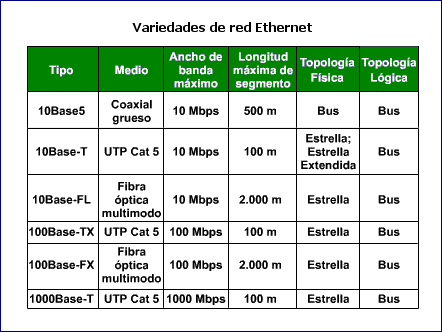

La redes Ethernet son las más utilizadas para construir redes LAN. Estas a su vez están asignadas a distintas adaptaciones, todo según las características técnicas. Las adaptaciones se determinan mediante un número que representa la velocidad de transmisión en megabits/s, añadiendo la palabra «BASE». Al final del nombre puede haber un número que nos marca la longitud máxima del cable por segmento multiplicada por 100 o bien una letra que especifica el tipo o clase de cable utilizado. Las adaptaciones Ethernet más comunes son las siguientes:

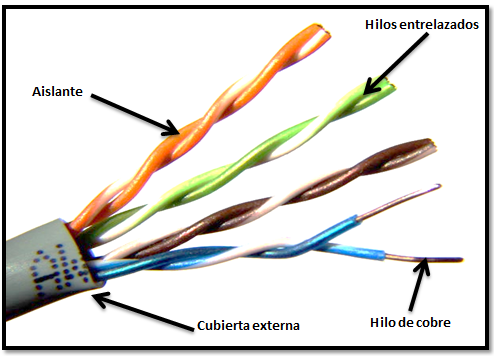

El cable de par trenzado (UTP y STP):
- El cable UTP está compuesto por hilos de cobre o aluminio enlazados entre sí por parejas con el fin de mantener estables las propiedades eléctricas, además de evitar interferencias con los pares de hilos cercanos.
Dependiendo del número de pares de hilos utilizados y la longitud que tenga cada trenzado se obtienen diferentes velocidades de transmisión (CAT).
Los cables más utilizados hoy en día para las redes informáticas son de cuatro pares de hilos (CAT5 y CAT6), cuyo conectar es RJ45. La categoría 5 suele estar presente en las redes Enthernet 100 BASE T (100Mbps). La categoría 6 corresponde con las redes Enthernet 1000 BASET (1 Gbps).
En las instalaciones de cableado estructura los segmentos del cable UTP van desde el hub hasta las rosetas, donde a la misma se conectan los PC con un latiguillo.
- El cable STP es una variante del UTP bastante segura, puesto que aumenta la cantidad de aislamiento y no hay inmunidad al ruido, a pesar de que es más caro. Se suele utilizar para instalaciones industriales y en aquellas en que la señal esté sometida a interferencias o a un nivelarte de ruido. Cuando se toma el cable STP el resto de las partes del cableado deben ser de tipo apantallado o protegidos de interferencias.
Las instalaciones de cableado estructurado:
El cableado estructurado es la manera en la que se organizan los cables que hacen de soporte para las comunicaciones de una red de área local (teniendo en cuenta las necesidades del momento y las posibles ampliaciones).
Un ejemplo son las instalaciones de un edificio, que se realizan siguiendo unas pautas o normas correspondidas con unos valores que la industria determina mediante regulaciones.
Casi siempre el cableado estructurado se basa en la utilización de par trenzado de hilo de cobre o fibra óptica. Las ventajas de una instalación de cableado estructurado de voz y datos son las siguientes:
- Coste económico, sobre todo el hilo de cobre.
- Se amplía la red fácilmente.
- Es flexible si se hacen cambios de ubicación de ordenadores o teléfonos.
En la actualidad el cableado estructurado reduce las tres topologías clásicas (anillo, estrella, bus) a únicamente estrella. Por ello, los dispositivos de comunicación de las redes LAN se unen a través del hub o switch. Esta topología es la más segura y práctica:
- Amplitud (nuevamente) de la red.
- Sigue funcionando aunque falle un segmento o enlace de estrella, pero no si lo hace el nodo central.

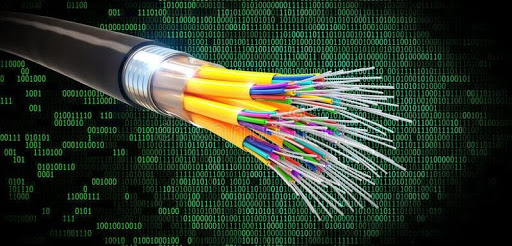

Fibra óptica:
Es un medio de transmisión empleado en las redes de datos y telecomunicaciones. Un cable de fibra óptica está compuesto por un conjunto de estas, donde cada una de ellas es un hilo fino de material plástico o vidrio. Por dicho material se envían impulsos de luz que representan los datos a transmitir. La fuente de luz puede ser un LED o un láser.
Características:
- Tiene un ancho de banda bastante grande (10Gbps/fibra = 10 Tbps).
- Inmune a las interferencias electromagnéticas.
- Segura, además de que se puede instalar en lugares peligrosos ya que no transmite electricidad.
- Tiene un coste elevado al tener que usar transmisores y receptores más caros que los otros cables.
- Reparaciones difíciles en caso de ruptura del cable al ser difíciles de realizar los empalmes entre fibras.
- Los cables de fibras óptica son una alternativa a los coaxiales en la industria eléctrica y las telecomunicaciones.
- Las diferentes trayectorias que puede seguir un haz de luz se denominan modos de propagación. Existen dos tipos; monomodo y multimodo (2km).
En la monomodo sólo se propaga un modo de luz, cuya transmisión es paralela al eje de la fibra. Permiten alcanzar grandes distancias (100km) y transmitir elevadas tasas de información, mientras que las multimodo no.
